Идея построить модель Т-50 с электротягой и питанием на борту

    Чертежи на ксероксе.Исходные чертежи см. Каталог сайтов Длинна-1,3м , размах-0,9м, 1-1,5кг. Тяга  импеллера-(как обещает  производитель) до1100гр





   Начал с шасси .Колёса 64 и 40 мм

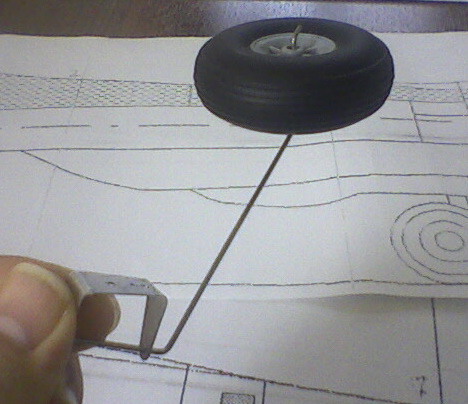

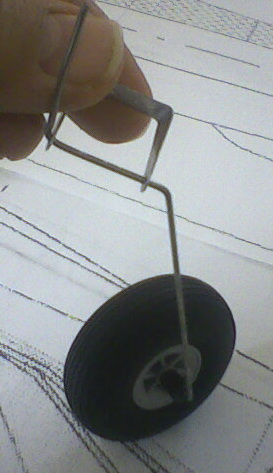

   Стойки с пружинным амортизатором





 Импеллер 64 и регулятор 45А от ParkFlaera -см каталог сайтов





   Труба выклеена из ватмана на ПВА-М.В качестве болванки подошла банка с пивом.

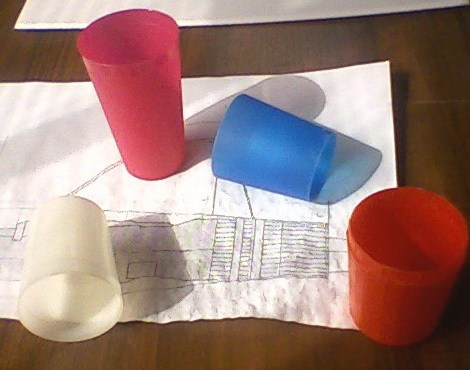

 Подбор сопла (переменный вектор тяги) из пластиковых стаканов



Пилот : ширина-43, длинна-50, высота-71мм













Передняя  стойка вразборе, пружинный амортизатор. Колёса заменил на 1,5дюйма(38,1мм) ступица из цельного алюминия со сменными втулками под три размера осию


передняя стойка

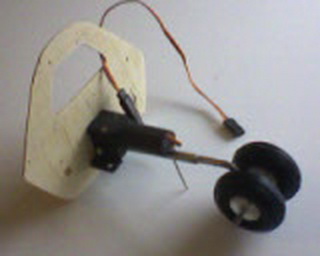

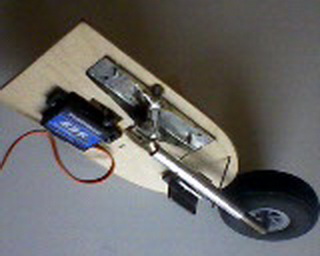

Вариант с ретрактом

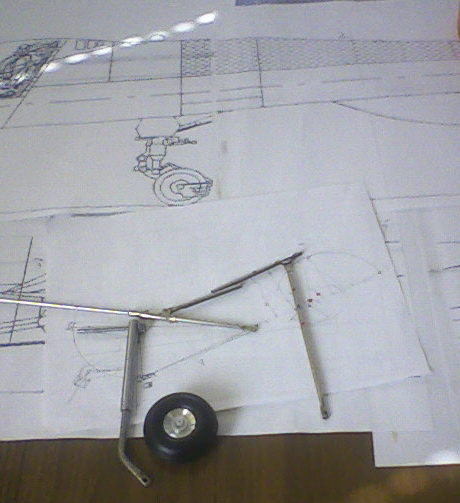

Подбор геометрии складывания основной стойки шасси(угол оси).Стойка в вертикальном положении

Вертикальное положение стойки.Колесо плашмя

стойка всборе с креплением

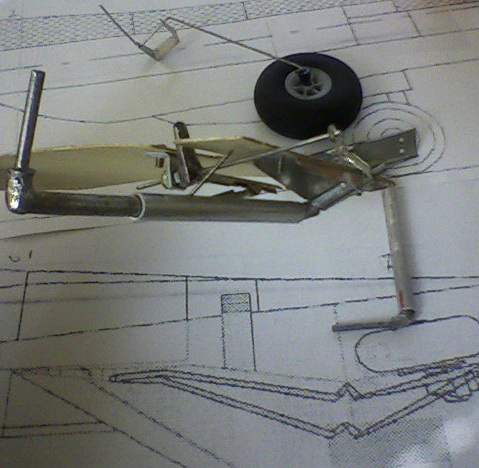

стойка со складывающимся подкосом

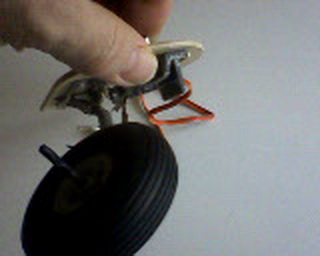

Стойка в сложенном положении



стойка в выпущенном положении





















Подбор геометрии складывания передней сстойки



Рассчитал центр тяжести.Среднюю хорду считал с учётом того ,что фюзеляж работает как крыло.Качалка будет двойная по бортам.

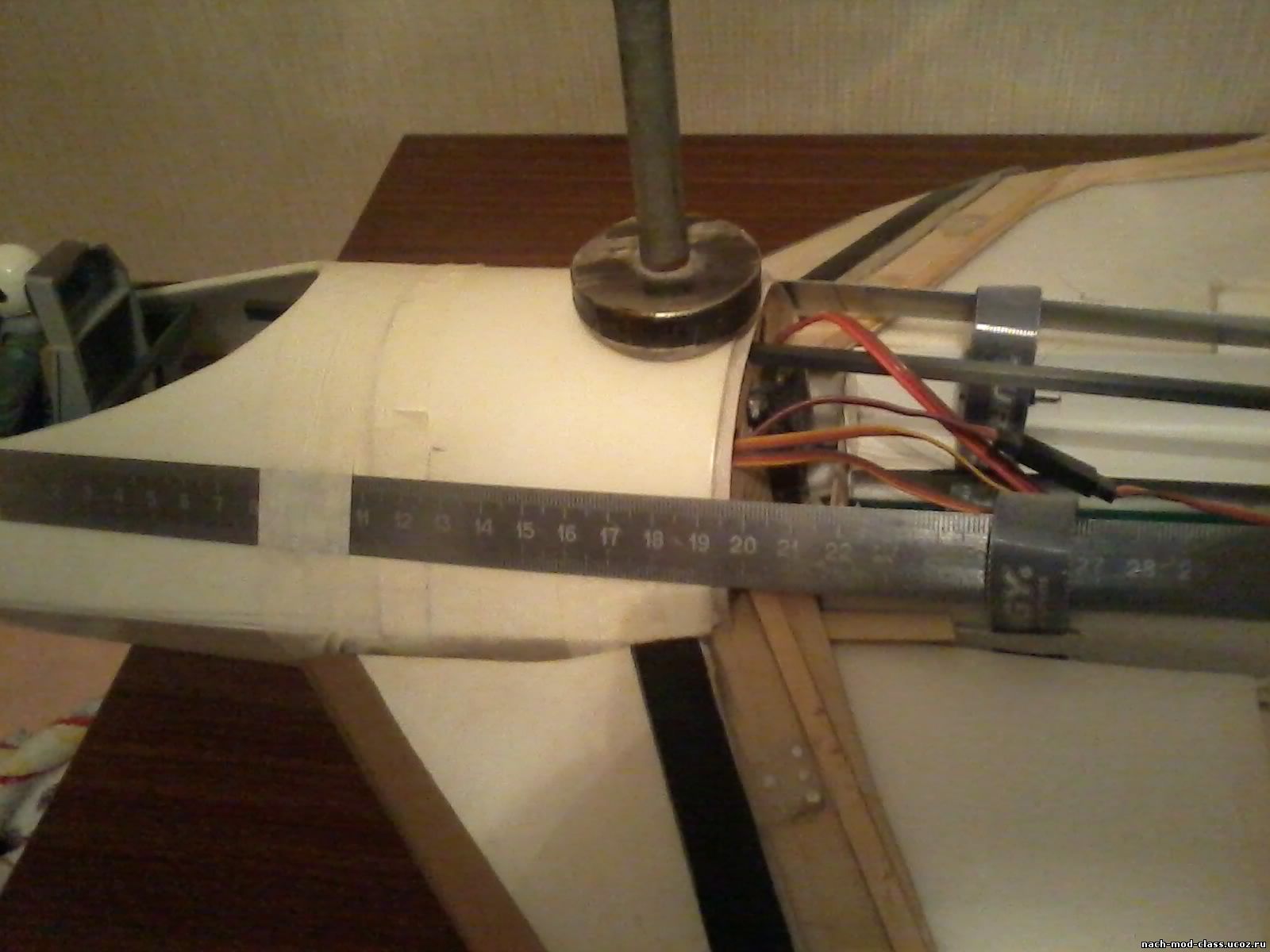

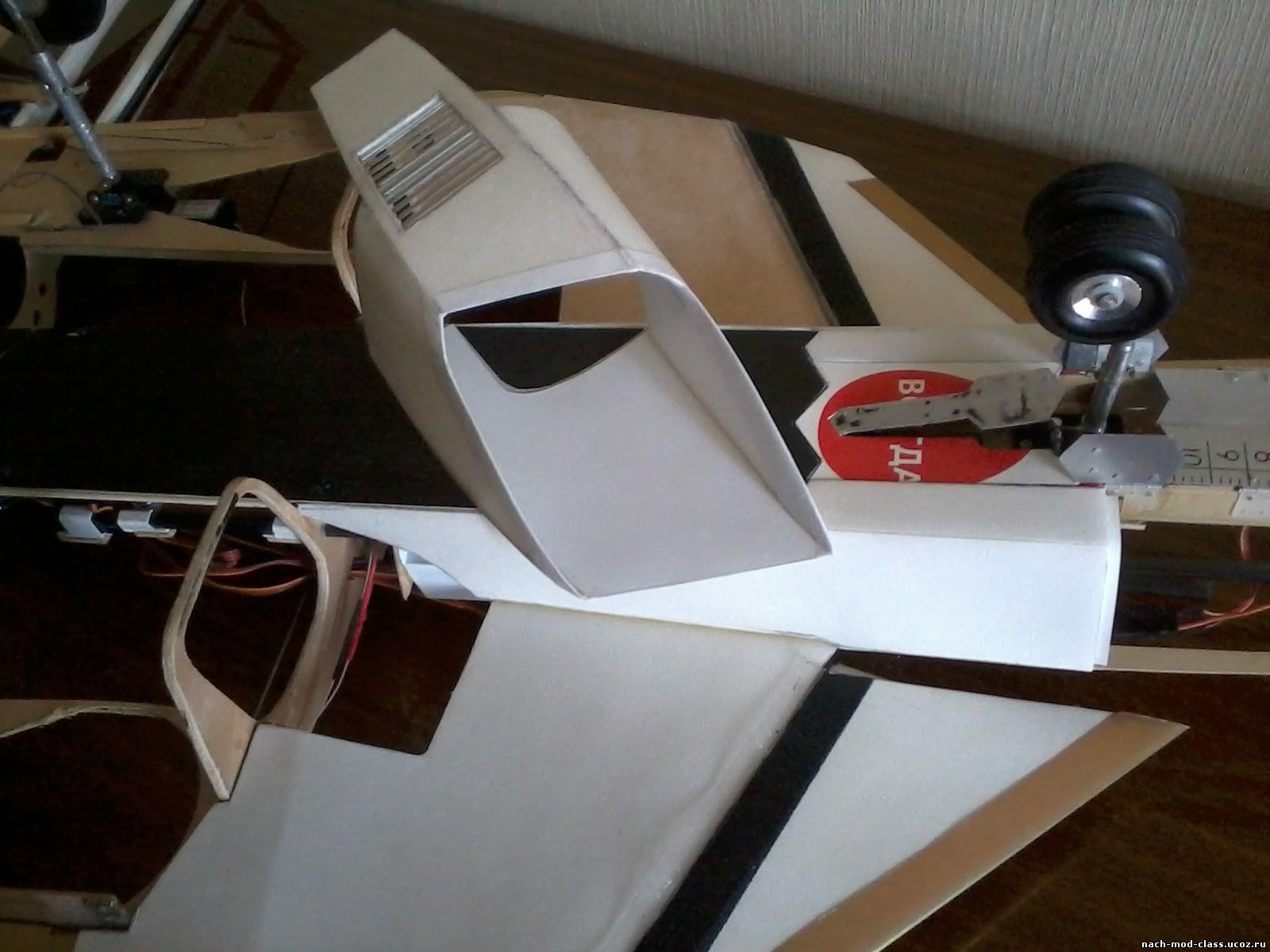

На данный момент получилась вот такая штука :
